Horst Ludwig Störmer

1. PREUSMJERI Predložak:Infookvir znanstvenik

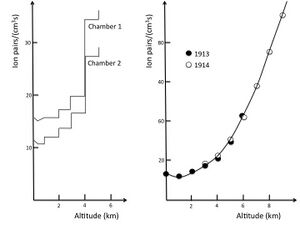

Kozmičke zrake: povećanje ionizacije s nadmorskom visinom koju je mjerio V. F. Hess 1912. i Kolhörster 1913. i 1914.

Originalna aparatura (ionizacijska komora) koju je V. F. Hess koristio za otkrivanje kozmičkih zraka.

Maglena komora s vidljivim linijama ionizirajućeg zračenja (kratke, debele: alfa-čestice; duge, tanke: beta-čestice).

Nakon što uđu u Zemljinu atmosferu, kozmičke čestice se sudaraju s molekulama, uglavnom dušikom i kisikom, stvarajući slapove manjih čestica, koje zovemo još pljusak elementarnih čestica.

Prva ikad napravljena slika pozitrona.

Pojašnjenje Hallovog učinka: Na crtežu A' Hallova sonda na gornjoj strani ima negativan električni naboj (simboliziran plavom bojom) i pozitivan naboj na dnu (crvena boja). Na crtežima B i C električno i magnetsko polje su obrnuto, tako da je polarizacija naboja obrnuta. Na crtežu D oba su polja obrnuta, tako da je opet ista polarizacija kao u crtežu A. Legenda: 1. elektroni, 2. Hallova sonda, 3. magnet, 4. magnetsko polje, 5. izvor električne struje.

Hallov učinak i silnice električne struje kod tankog električnog vodiča.

Horst Ludwig Stormer (Frankfurt, 6. travnja 1949.), američki fizičar njemačkoga podrijetla. Diplomirao (1970.) na Sveučilištu u Frankfurtu, doktorirao (1977.) na Sveučilištu u Stuttgartu. U Bellovim laboratorijima u Murray Hillu (SAD) proučavao kvantni Hallov učinak. Za otkriće frakcijskoga Hallova učinka, odnosno za otkriće novoga oblika kvantnog fluida s djelomično nabijenim probuđenjima s R. Laughlinom i D. C. Tsuijem dobio je Nobelovu nagradu za fiziku (1998).

Kozmičke zrake

Podrobniji članak o temi: Kozmičke zrake

Godine 1900. opazio je C. T. R. Wilson da i u najbolje izoliranim posudama zrak postaje električnim vodičem. Stavi li se u posudu elektroskop, električni napon između listića elektroskopa pomalo opada. Električna struja, koja teče zrakom, vezana je s neprestanom proizvodnjom električni nabijenih iona. Ta pojava bila je tumačena tako da radioaktivne tvari u zraku i zemlji šalju prodorne zrake, koje cijepaju molekule zraka na ione i čine ga vodičem. Godine 1907. E. Rutherford i Cook doista su u zraku našli radioaktivnih tvari, što je išlo u prilog hipoteze o zemaljskom porijeklu zraka, koje ioniziraju zrak. Samo količine radioaktivnih tvari u zraku bile su premalene da bi objasnile svu jakost ionizacije, pa se stoga moralo pretpostaviti da prodorne zrake imaju glavni izvor u zemlji.

Međutim, neke su druge činjenice govorile protiv hipoteze o zemaljskom porijeklu novih zraka. Tako je jakost (intenzitet) zraka isti nad morskom površinom i kopnom, iako voda sadrži neznatnu količinu radioaktivnih tvari. Nov poticaj za ispitivanje novih zraka dao je Gockelov nalaz iz 1910. da se na visini od 4 000 nad morem još uvijek opažaju zrake, koje snažno ioniziraju. Godine 1912. i 1913. puštao je V. F. Hess balone s aparatima za mjerenje ionizacije na visini 5 000 m nad morem i jasno utvrdio da ionizacija doduše opada u prvih nekoliko stotina metara, ali iza toga jakost zraka raste kad se dižemo u visinu. Hessov nalaz potvrdila su vrlo sistematska ispitivanja Kohlhörstera od 1914. do 1919. On je izmjerio da je ionizacija na visini od 9 000 m nad morem 10 puta veća negoli nad površinom zemlje. U zatvorenoj posudi zrake proizvode na visini od 9 000 m 100 para iona po cm³ i s, dok nad morskom površinom svega 10 para iona po cm³. Od toga je pri morskoj površini 8 ionskih parova proizvedeno radioaktivnim tvarima, i taj udio otpada kad se dignemo uvis. Porijeklo zraka, koje izazivaju ionizaciju, ne može biti Zemlja. Te zrake, kako je tvrdio Hess, dolaze iz svemira. Otada su nazvane visinskim ili kozmičkim zrakama.

O prirodi kozmičkih zraka nastale su odmah različite hipoteze. Mnogi su ih smatrali elektromagnetskim valovima izuzetno malih valnih duljina. Preokret je nastupio kad je 1927. Skobeljcin otkrio u kozmičkim zrakama elektrone. Wilsonova komora se može opkoliti tako debelim pločama olova da kroz njih mogu prodrijeti samo kozmičke zrake. U Wilsonovoj komori opažaju se elektroni koji jure s golemim brzinama. Energije elektrona u kozmičkim zrakama mnogo puta su veće od energije brzih elektrona beta-zraka. Njihove brzine sasvim se približavaju brzini svjetlosti. Broj čestica u kozmičkim zrakama svakako nije vrlo velik. U jednoj minuti prosječno padne jedna čestica na 1 cm² morske površine.

Impuls sile električno nabijene čestice može se mjeriti tako da se njena staza u Wilsonovoj komori svine jakim magnetom. Između impulsa čestice p, polumjera njene staze r i magnetskog polja H postoji odnos:

$p={\frac {e}{c}}\cdot r\cdot H$

Za tako brze čestice možemo zanemariti energiju sadržanu u masi mirovanja, pa između energije i impulsa imamo jednostavan linearni odnos:

$E=c\cdot {\sqrt {m^{2}\cdot c^{2}+p^{2}}}\approx c\cdot p$

Mjerenjem polumjera staze čestice daje nam direktno impuls, a po tom odnosu i energiju. Skobeljcin je opazio čestice s energijom preko 15 000 000 eV. P. Blackett je izmjerio energije preko 20 000 MeV. Prosječna vrijednost impulsa čestica na morskoj površini iznosi 3 000 MeV/c.

Ispitivanje kozmičkih zraka dovelo je i do otkrića pozitrona. U kozmičkim zrakama ima jednako mnogo pozitrona kao i elektrona. Ta simetrija pozitivnog i negativnog naboja sasvim je nepoznata u našim normalnim zemaljskim prilikama. Doduše, kasnije su pozitroni opaženi i kod umjetno proizvedenih beta-radioaktivnih pretvorbi, ali oni ne dolaze kao građevni materijal naše zemaljske materije. U kozmičkim zrakama pozitronima pripada isto značenje kao i elektronima; štoviše, oni nešto malo pretežu nad brojem elektrona.

Pored elektrona i pozitrona opažaju se u kozmičkim zrakama i elektromagnetski valovi vrlo kratke valne duljine. Te valne duljine mogu biti tisuće puta manje od valnih duljina gama-zraka radioaktivnih tvari.

Kad brzi elektroni i pozitroni prolaze kroz atmosferu, oni djeluju na atome atmosfere svojim električnim silama. Atomske jezgre su tako teške da praktično ostaju na miru. Naprotiv, laki elektroni u atomima dobivaju velika ubrzanja i otrgnu se od svojih atomskih jezgri. Uzduž svojih staza električno nabijene čestice velike energije ostavljaju golemo mnoštvo iona. Prosječno brzi elektron gubi energiju oko 32 eV da bi proizveo jedan ion. Brza nabijena čestica proizvede u zraku na normalnoj temperaturi i tlaku na putu od 1 cm oko 80 ionskih parova. Gubitak energije brzog elektrona iznosi na putu od 1 cm:

$80\cdot 32\,\,{\mbox{eV}}=2560\,\,{\mbox{eV}}$

Kad bi atmosfera imala konstantnu gustoću kao uz površinu Zemlje, ona bi dala sloj visok 8 km. Brzi elektron, koji prođe kroz čitavu atmosferu, izgubi zbog ionizacije energiju:

$2\,560\cdot 800\,000\,\,{\mbox{eV}}=2\cdot 10^{9}\,\,{\mbox{eV}}$

Elektron koji prođe čitavu atmosferu, morao bi imati najmanje energiju oko 2 000 MeV. Stvarno se ta donja granica mora uzeti još i veća, jer elektron gubi energiju i drugim procesima.

Kad brzi elektron kozmičkih zraka dođe sasvim blizu nekom elektronu molekule zraka, on ga snažno odbacuje naprijed. Uz prvobitni elektron imat ćemo i sekundarne. Sekundarni elektron opet će dalje ionizirati. Totalna ionizacija zraka uzrokovana je dakle primarnim, sekundarnim, tercijarnim elektronima. Prije dani broj od 80 iona na 1 cm² odnosi se na totalnu ionizaciju.

Ionizacija znači trajni i postepeni gubitak energije kozmičkih zraka. Ona izaziva postepenu apsorpciju kozmičkih zraka. Kad bi ionizacija bila jedini čimbenik, jakost (intenzitet) kozmičkih zraka neprekidno bi rastao dizanjem na visinu. Međutim, pokusima se opaža, da kozmičke zrake dosežu najveću jakost na 17 km. Na toj visini jakost kozmičkih zraka je otprilike 40 puta veća negoli nad morskom površinom. Dalje na visini jakost kozmičkih zraka opada, dok na najvećim visinama ne ostane na konstantnoj svemirskoj vrijednosti.

U kozmičkim zrakama nalazimo uvijek priličan broj brzih protona i neutrona. Njihov broj raste kad se dižemo u visinu, kao što raste i broj elektrona i pozitrona. Broj neutrona znatno prevladava nad brojem protona. To je jasno kad pomislimo da neutroni nemaju električnog naboja, pa ih atmosfera slabo upija (apsorbira). Neutroni kao i glavni dio protona, koje opažamo u nižim slojevima atmosfere, nisu primarne čestice kozmičkih zraka. Kozmičke zrake u prolazu kroz atmosferu razbijaju atomske jezgre i pri tom povuku sa sobom sve njihove čestice. Takvo razbijanje atomske jezgre kozmičkom česticom može se vidjeti u Wilsonovoj komori. Od mjesta gdje je čestica kozmičkih zraka udarila o jezgru izlaze staze, od kojih neke sigurno pripadaju protonima.

Vrlo važnu metodu za opažanje kozmičkih zraka i nuklearnih razbijanja predstavlja fotografska emulzija, u kojoj brzi ioni ili nabijene čestice ostavljaju tragove. Ploča s takvom posebnom fotografskom emulzijom izloži se djelovanju kozmičkih zraka. Blau i Wambacher našli su na fotografskoj ploči, koju su dugo držali izloženu kozmičkim zrakama, mnoštvo "zvijezda". Svaka zvijezda sastoji se od više staza čestica koje su izbačene pri razbijanju atomske jezgre. Među njima jasno se mogu raspoznati protoni, alfa-čestice i teže jezgre. Čestica kozmičkih zraka, koja izaziva eksplozivan raspad, mora imati energiju oko 1 000 MeV. Prema dosadašnjem ispitivanju vrlo je vjerojatno da zvijezde pretežno izazivlju neutralne čestice. Broj zvijezda raste kad se penjemo uvis. Ovaj rast je paralelan s rastom broja neutrona i to potvrđuje pretpostavku da neutroni kozmičkih zraka glavni uzrok pojavi zvijezda.

U kozmičkih zrakama opažamo vrlo složene pojave. Te pojave od golemog su značaja za fiziku, jer se ti procesi odvijaju s golemim promjenama energije i time čine osnove pokusa za relativističku teoriju. Neke od osnovnih pojava kozmičkih zraka potpuno su objašnjene, za neke je teorija još nesigurna. To, što opažamo na Zemlji pomoću naših aparata, nisu primarne kozmičke zrake, nego rezultat niza pretvorbi kroz koje su kozmičke zrake prošle na putu kroz atmosferu. Postepeno ispitivanje kozmičkih zraka u sve većim visinama i moguće prenošenje na vrh atmosfere objasnit će prirodu ovog zagonetnog zračenja koje vjekovima, bez prestanka, proniče svemirski prostor.

Za pitanje o prirodi primarnih kozmičkih zraka važan je Clayev nalaz iz 1930. da jakost kozmičkih zraka zavisi od zemljopisne širine. Kozmičke zrake su snažnije na polovima nego na ekvatoru. Mijenjanje jakosti osobito je znatno od ekvatora do 50° zemljopisne širine. Dalje prema polu ostaje kozmičko zračenje gotovo konstantno. Ovaj širinski učinak postaje mnogo znatniji kad kozmičke zrake mjerimo u većim visinama. Relativna razlika u jakosti kozmičkih zraka na ekvatoru i polu iznosi na morskoj površini 1/10, a na visini 4 000 m nad morem 1/3, a na još većim visinama i do 8/10. Već prije je H. L. Störmer da bi protumačio polarnu svjetlost, točno proračunao što se događa, kad homogene zrake elektrona padaju iz svemira na Zemlju. Zemlja je magnet i ona svija staze električno nabijenih čestica. Zbog toga elektroni pretežno padaju na pojas oko polova. Störmerov račun daje za zavisnost jakosti elektronskih zraka od zemljopisne širine istu sliku kakva se opaža kod kozmičkih zraka. Taj rezultat vrlo uvjerljivo govori u prilog tezi da su primarne kozmičke zrake, koje dolaze iz svemirskih dubina, sastavljene od električno nabijenih čestica. Naravno, na osnovu ovog zemljopisnog učinka kozmičkih zraka ne može se odlučiti da li se kozmičke zrake primarno sastoje od elektrona, pozitrona ili protona. Geomagnetski učinak i mjerenja na velikim visinama pokazuju da su energije primarnih kozmičkih čestica raspoređene po statističkom zakonu. Broj prvobitnih čestica s energijom između E i E + dE dan je jednostavnom funkcijom:

${\mbox{d}}n={\frac {A}{E\cdot y+1}}\cdot {\mbox{d}}E$

gdje je: A - konstanta, γ - je otprilike 1,5. Prema svemu čini se da ovaj spektar vrijedi neograničeno prema najvećim energijama, prema Blackettu čak za energiju preko 10⁹ MeV, dok ima donju granicu kod E_min = 2 000 MeV. Na osnovu gornjeg spektra dobiva se za prosječnu energiju kozmičkih zraka vrijednost 6 000 MeV, što se dobro slaže s drugim opažanjima.

Kozmičke zrake padaju sa svih strana na Zemlju. Raspored jakosti po smjerovima možemo zgodno ispitivati pomoću 2 ili 3 brojača, koji su poredani na jednom pravcu, a reagiraju samo onda ako čestica prođe kroz sve njih. Jakost kozmičkih zraka, naravno, najveća je u okomitom smjeru, jer to daje najkraći put kroz atmosferu. Uzmimo od smjera okomice jednaki kut prema zapadu ili istoku. B. Rossi je 1931. opazio da jakost kozmičkih zraka sa zapada preteže nad jakosti kozmičkih zraka s istoka. Ovaj "zapadni vjetar" ukazuje na to da primarne čestice kozmičkih zraka moraju biti pozitivno nabijene ili barem mora biti više pozitivnih od negativnih.

U skladu s danas poznatim činjenicama i teorijskim predodžbama stoji hipoteza da se primarne kozmičke zrake sastoje pretežno od protona s energijom 6 000 MeV. Mjerenja izvršena 1948. na vrlo velikim visinama pokazala su da u primarnim zrakama ima još lakih i teških atomskih jezgri. Moguće je također da se nalazi još primarno mali postotak elektrona i pozitrona.

Hallov učinak

Podrobniji članak o temi: Hallov učinak

Hallov učinak ili Hallov efekt (po E. H. Hallu koji ga je uočio 1879.) je pojava u tankoj metalnoj ili poluvodičkoj pločici kojom teče električna struja gustoće J_x, pod djelovanjem okomitoga magnetskoga polja indukcije B_z, stvaranja transverzalnoga električnoga polja jakosti:

$\mathbf {E_{y}} =R_{H}\cdot \mathbf {J_{x}} \cdot \mathbf {B_{z}}$

(R_H je Hallova konstanta ili Hallov otpor) i poprečnoga električnoga napona. Električna struja, magnetsko polje i električno polje međusobno su okomiti i, ako tvore desni koordinatni sustav, Hallov učinak je normalan (konstanta R_H je negativna). U obratnom slučaju (konstanta R_H je pozitivna) učinak je anomalan. Hallov je učinak jači za poluvodiče, a slabiji za električne vodiče. Objašnjenje anomalnoga Hallova učinka bila je jedna od najvećih teškoća klasične elektromagnetske teorije. Protumačila ga je tek kvantna teorija čvrstih tijela.

Hallov pretvarač ili Hallov generator

Hallov pretvarač ili Hallov generator izveden je na temelju Hallova učinka, a primjenjuje se u mjernoj i računalnoj tehnici: za mjerenje jakosti magnetskoga polja reda 10^–5 A/m do reda 10⁵ A/m, za pretvorbu neelektričnih veličina u električne, analizu spektra električnih i magnetskih signala, mjerenje razlike faza, istraživanje magnetskih tokova, pretvorbu signala i slično.

Kvantni Hallov učinak

Kvantni Hallov učinak ili kvantni Hallov efekt je odstupanje Hallova otpora od linearne ovisnosti o jakosti magnetskoga polja pri Hallovu učinku u ekstremnim uvjetima. Uočio ga je K. von Klitzing 1980. Pojavljuje se pri magnetskoj indukciji većoj od 10 T, temperaturi manjoj od 1 K i ograničenosti gibanja elektronskoga plina na dvije dimenzije, to jest onemogućenosti gibanja elektrona u smjeru magnetskoga polja. Za mjerenje kvantnoga Hallova učinka nužni su poluvodiči koji omogućuju smještanje slobodnih elektrona u vrlo tank sloj paralelan s površinom uzorka. Diskretne vrijednosti Hallova otpora (Hallovi platoi) koje se opažaju u tim uvjetima ne ovise o materijalu uzorka i mogu se izraziti preko temeljnih prirodnih konstanti:

$R_{H}={\frac {q\cdot h}{e^{2}}}$

gdje je: q - racionalni broj, h - Planckova konstanta, e - elementarni električni naboj.
