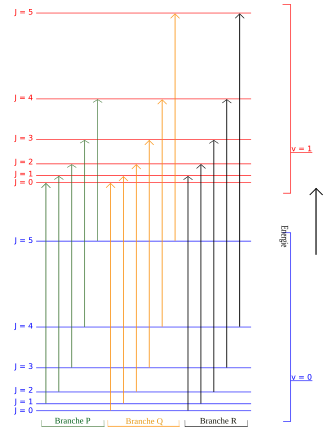

Dijagram energetskih razina koji opisuju neke prijelaze koji su uključeni u infracrveni rotacijskotitrajni spektar linearne molekule: R grana (l' = l - 1), P grana (l' = l + 1), Q grana (l' = l).

Toplinske vibracije dijelova bjelančevine: amplituda vibracija raste s temperaturom.

Spektar plamena alkohola.

Vibracijski spektar je dio spektra elektromagnetskog zračenja, većinom u infracrvenom području, valne duljine od 0,1 μm do 3 mm, koji potječe od vibracija atoma i elektrona unutar molekule ili kristalne rešetke. Primjenjuje se za određivanje duljine i jakosti veza između atoma u molekuli, određivanje energije disocijacije molekula, te za kvalitativnu i kvantitativnu kemijsku analizu u krutim, tekućim i plinovitim uzorcima. Poznavanje vibracijskih i rotacijskih spektara neke molekule omogućava njezino prepoznavanje u industrijskim procesima i okolišu.

Molekularne vibracije

Podrobniji članak o temi: Molekularne vibracije

Molekularne vibracije su titranja atoma oko ravnotežnih položaja u molekulama, odnosno gibanja kod kojih dolazi do promjene relativnih položaja atoma u molekuli. Dvoatomne molekule mogu vibrirati samo na jedan način (istezanjem i stiskanjem). Troatomne nelinearne molekule, na primjer voda H₂O, silicijev dioksid SO₂, ozon O₃, mogu vibrirati na tri načina, a linearne troatomne molekule, na primjer cijanovodična kiselina HCN i ugljikov dioksid CO₂, mogu vibrirati na četiri načina. Općenito, nelinearna molekula koja sadrži N atoma može vibrirati na 3 ∙ N – 6 načina, a linearna molekula koja sadrži N atoma na 3 ∙ N – 5 načina. Energijske su razine molekularnih vibracija točno određene, a prijelaz između razina može se dogoditi jedino ako molekula emitira ili apsorbira foton energije jednak razlici dviju vibracijskih energijskih razina.

Spektri molekula

Nuklearna mehanika ima svoj početak u Bohrovim razmatranjima o rotatoru. Rotatorom zovemo fizikalno tijelo ili česticu koja se vrti oko čvrstog centra. Tipičan primjer rotatora prestavljaju dvoatomne molekule kao fluorovodik HF, klorovodik HCl, HJ i tako dalje. Kod tih molekula laki se vodikov atom okreće oko drugog znatno težeg atoma. Energija molekule, sadržana u vrtnji, u tom je slučaju direktno dana kinetičkom energijom vodikova atoma. Kod vrtnje je zgodno uvesti moment impulsa. Zamislimo da kamen vrtimo oko ruke. Tad najedanput počnimo polagano vuči konop i skraćivati polumjer staze kamena. Pri tom se brzina okretanja povećava tako da umnožak polumjera i brzine ostaje stalan (konstantan). Konstantni umnožak m∙v∙r zove se momentom impulsa i on u neku ruku mjeri jačinu okretanja. Kinetičku energiju čestice, koja se vrti u kružnici s polumjerom r možemo prema tome pisati u obliku:

[math]\displaystyle{ E = \frac{1}{2 \cdot m \cdot r^2} \cdot (r \cdot m \cdot v)^2 = \frac{1}{2 \cdot J} \cdot p_{\phi}^2 }[/math]

Moment impulsa ili impuls vrtnje označili smo sa p_Φ, a moment tromosti m∙r² sa J. Impuls vrtnje stoji u istom odnosu s kutom Φ, što ga opisuje polumjer vrtnje, kao što stoji kod pravocrtnog kretanja (translacije) obični impuls m∙v s običnom koordinatom x.

Promatrajući spektre molekula, N. Bjerrum je prvi došao na pomisao da u vrtnjama molekula mora vladati diskontinuitet. Kako sam spominje, dobio je N. Bohr ovom idejom moćan poticaj. Bohr je sasvim općenito pretpostavio da moment impulsa čestice, koja se vrti, mora biti cijeli broj osnovne veličine h/2π:

[math]\displaystyle{ M = r \cdot m \cdot v = l \cdot \frac{h}{2 \cdot \pi} }[/math]

gdje je: l - neki cijeli broj.

Energija molekule E s kvantiziranim momentom impulsa M jednaka je:

[math]\displaystyle{ E = \frac{1}{2 \cdot J} \cdot M^2 = \frac{h^2}{8 \cdot \pi^2 \cdot J} \cdot l^2 }[/math]

U analogiji s klasičnim frekvencijama, Bohr je zaključio da se impuls vrtnje može promijeniti samo za veličinu h/2J. Molekula koja iz stanja l prelazi u stanje l - 1 emitira spektralnu liniju frekvencije:

[math]\displaystyle{ \nu = \frac{E_l - E_{l-1}}{h} = \frac{h}{4 \cdot \pi^2 \cdot J} \cdot (l - \frac{1}{2}) }[/math]

Ovaj izraz malo ćemo popraviti. Potpuno slaganje s iskustvom postiže se kad se ispusti dodatni član 1/2. Prema tome, frekvencije emitiranih linija iznose:

[math]\displaystyle{ \nu = \frac{h}{4 \cdot \pi^2 \cdot J} \cdot l }[/math]

Rotacijski spektri molekula dani su nizom linija koje imaju među sobom jednaki razmak. Razmak između spektralnih linija iznosi:

[math]\displaystyle{ \Delta \nu = \frac{h}{4 \cdot \pi^2 \cdot J} }[/math]

Pokusima se takvi ekvidistantni (s jednakim razmacima) spektri opažaju duboko u infracrvenom području. Za svaku vrst molekula svojstven je razmak između linija. Kod tako jednostavnih molekula, kao što su HCl, HF ili HJ, možemo odmah proračunati moment tromosti J. On je jednak umnošku mase vodikova atoma s kvadratom udaljenosti između težišta obaju atoma. Znamo da je masa vodikova atoma jednaka 1,67∙10^-27 kg, a iz kinetičke teorije materije izlazi da je razmak atoma u molekuli HCl jednak 1,3∙10^-10 m. Prema tome dobivamo da je svojstven razmak između rotacijskih linija HCl jednak 6∙10¹¹. Ova vrijednost vrlo dobro se slaže s opažanjima.

Po iskustvu samo one dvoatomne molekule, koje imaju električki dipol, emitiraju rotacioni spektar. Simetrične molekule kao H2 i N2, gdje težište negativnog naboja pada zajedno s težištem pozitivnog, nemaju rotacionog spektra. Električki dipol predstavlja na primjer molekula HCl, pa shematski uzeti da se vodikov atom vrti oko čvrstog klorova atoma.

Prema kinetičkoj teoriji materije, vrtnje molekula pobuđene su temperaturnim gibanjem. Na osnovu računa vjerojatnosti sasvim smo općenito zaključili da na svaki stupanj slobode otpada energija 1/2∙k∙T. Budući da se molekula može vrtjeti oko 3 glavne osi, otpada na rotaciju energija 3/2∙k∙T. S ovim teorijskim rezultatom dobili smo ispravni specifični toplinski kapacitet plinova, osim u slučaju kad se plin sastoji od dvoatomnih molekula. Tu razliku (diskrepanciju) možemo sada objasniti. Iz gornje jednadžbe proizlazi da su energetski nivoi to viši, što je manji moment tromosti. Za glavnu os, koja prolazi kroz težišta obaju atoma, taj moment inercije je izvanredno malen. Prvi energetski nivo leži tu već vrlo visoko. Očito je, dakle, da vrtnja oko te osi uopće ne može biti pobuđena. Pri proračunu prosječne rotacijske energije dvoatomnih molekula moramo uzeti samo 2 stupnja slobode.

Prosječna rotacijska energija dvoatomnih molekula iznosi k∙T. Boltzmannova konstanta k jednaka je 1,37∙10-23 J/K, pa prosječna rotacijska energija molekula na sobnoj temperaturi iznosi oko 4∙10-21 J. Izjednačimo li to s gornjom jednadžbom, vidimo da se molekule HCl na sobnoj temperaturi moraju nalaziti oko stanja s kvantnim brojem l = 5. Linije u emisijskom ili apsorpcijskom spektru klorovodika imaju među sobom razmak 6∙10^-11. Emisijska linija, koja nastaje prijelazom iz stanja l = 5 u stanje l = 4, ima frekvenciju 5 puta veću od tog razmaka, što daje za valnu duljinu λ = 0,1 mm. Ta i sve druge linije leže duboko u infracrvenom dijelu spektra.

Rotacijske spektre možemo zato opažati kod spojeva vodika s halogenim elementima fluorom, klorom, bromom i jodom, jer je moment tromosti njihovih molekula izvanredno malen. Kad bi oko osi okretanja bili znatno teži atomi, energetski nivoi ležali bi mnogo dublje i gušće, pa se rotacijska vrpca ne bi dala spektralnim aparatima rastaviti na linije. Vidljive vrpce osim kod HF, HCl, HBr i HJ, dobivamo i kod simetričnih molekula CH₄ i NH₃. Tu prolaze osi vrtnje kroz teški ugljikov ili dušikov atom, pa njihova masa ne pridonosi momentu tromosti. Zanimljiva su opažanja na molekuli vode. Da su tu dva vodikova atoma simetrično postavljena s jedne i druge strane kisikova atoma na istom pravcu, imali bismo iste rotacijske spektre kao i kod HCl. Međutim, to se ne opaža. Rotacijski spektri vode mogu se objasniti predodžbom da 3 atoma molekule čine trokut, što je u skladu i s mjerenjima električnog momenta molekule.

Rotacijskotitrajni spektri

Spektri molekula, koje smo dosad razmatrali, čisti su rotacijski spektri. Oni potječu od promjene energije vrtnje. No molekula nije kruti sistem, i njeni atomi mogu izvoditi titranja oko svojih položaja ravnoteže. Promjena titrajne energije mora se također mora se također odraziti u molekularnim spektrima. Iz iskustvenih podataka o specifičnim toplinskim kapacitetima plinova proizlazi da su titranja na normalnoj temperaturi tek neznatno pobuđena. Iskustvene vrijednosti specifičnih toplinskih kapaciteta plinova mogli smo ispravno izračunati uzevši u obzir samo energije vrtnje. Dok su kvantni brojevi vrtnje mnogobrojno zastupani, za kvantne brojeve titranja dolaze tek vrijednosti 0 ili 1. Označimo sa ν₀ frekvenciju titranja atoma u molekuli. Tad je po Planckovoj hipotezi energija titranja molekula jednaka n∙h∙ν₀. Ukupna energija molekula jednaka je sumi rotacijske i titrajne energije:

[math]\displaystyle{ E = \frac{h^2}{8 \cdot \pi^2 \cdot J} \cdot l^2 + n \cdot h \cdot \nu_0 }[/math]

Pri kvantnom skoku može molekula istovremeno promijeniti i energiju vrtnje i energiju titranja. Frekvencija emitirane spektralne linije jednaka je:

[math]\displaystyle{ \nu = \frac{h}{8 \cdot \pi^2 \cdot J} \cdot (l^2 - l'^2) + \nu_0 \cdot (n - n') }[/math]

Promatrajmo emisijske linije. Titrajne energije znatno nadmašuju rotacijske. Prema tome, pri emisiji može se titrajna energija samo umanjiti. Stavljamo, dakle, n - n' = 1. No rotacijska energija mogla se pri tom umanjiti ili povećati. Imamo dva slučaja: l' = l - 1 i l' = l + 1. Prema tome imamo i dvije grupe frekvencija:

[math]\displaystyle{ \nu = \nu_0 + \frac{h}{4 \cdot \pi^2 \cdot J} \cdot l }[/math]

[math]\displaystyle{ \nu = \nu_0 - \frac{h}{4 \cdot \pi^2 \cdot J} \cdot (l + 1) }[/math]

Aditivni član 1/2 opet smo ispustili.

Težište linija dano je frekvencijom titranja. Lijevo i desno imamo dvije grane, od koji jedna odgovara povećanju rotacijskog kvantnog broja, a druga umanjenju. Takvi rotacijski titrajni spektri mjereni su s velikom točnošću. Na slici (apsorpcijski spektar klorovodika HCl u infracrvenom području) vidimo pozitivnu i negativnu stranu rotacijskotitrajnog spektra. Iz usporedbe s čisto rotacijskim spektrom molekule vidi se za koju su frekvenciju ν₀ povećane frekvencije rotacijskotitrajnog spektra.

Prema prethodnim jednadžbama bio bi spektar molekula strogo s jednakim razmacima (ekvidistantan). Međutim, ako se pogledaju slike nekim spektara molekula vidi se da to nije savršeno. Razmak između linija smanjuje se prema manjim valnim duljinama ili višim frekvencijama. To je jasno ako pomislimo da titranje atoma izaziva promjenu momenata tromosti. Samo dok se rotacija i titranje promatraju kao potpuno nezavisni dobivaju se strogo linije s jednakim razmacima (ekvidistantne).

S promjenom rotacijske i titrajne energije molekula može se kombinirati i skok elektrona. Promjena elektronske energije znatno je veća i ona može uzrokovati da se molekularna vrpca pojavi u vidljivom području spektra.

Skok elektrona izaziva znatnu promjenu molekule. Zbog toga će se znatno promijeniti moment tromosti i frekvencija titranja. Cjelokupna promjena energije molekule nastaje promjenom elektronske energije E₂, energije titranja E_t i rotacijske energije molekule:

[math]\displaystyle{ \Delta E = E_e - E'_e + E_t - E'_t + \frac{h^2 \cdot l^2}{8 \cdot \pi^2 \cdot J} - \frac{h^2 \cdot l'^2}{8 \cdot \pi^2 \cdot J'} }[/math]

Opet će kvantni broj l poprimiti vrlo različite vrijednosti. Pri tom treba pomisliti da i elektron ima moment impulsa, što omogućuje prijelaz i bez promjene rotacije. Prema tome su za promjenu rotacijskog kvantnog broja moguća tri slučaja:

l' = l - 1 → R grana

l' = l + 1 → P grana

l' = l → Q grana

Već prema ta 3 slučaja dobivamo tri grupe frekvencija koje ovise kvadratično o kvantnom broju l. Na slici vide se tri grane. Kao apscisa nanesena je frekvencija, a kao ordinata l. U tom dijagramu pojavljuje se tri grane kao tri parabole. Iz grafičkog prikaza može se odmah razabrati spektar. Linije se zgušćuju prema kraju. Ovo zgušćivanje, koje je tipično za sve vrpce u vidljivom dijelu spektra, izazvano je promjenom momenta tromosti molekule.

Kad promatramo molekularne spektre u vidljivom području, tad opažamo niz vrpca. Razmaci između pojedinih vrpca određeni su promjenom titrajne energije. Struktura vrpce, to jest broj linija i njihovo zgušćivanje prema jednom kraju, određeno je promjenom rotacijske energije. Da se ovaj niz vrpca pojavio u vidljivom području, uzrok je kvantni skok nekog elektrona. To je sumarna slika vrpčastog spektra, dobivena na osnovu kvantne teorije.
