Hidrociklon

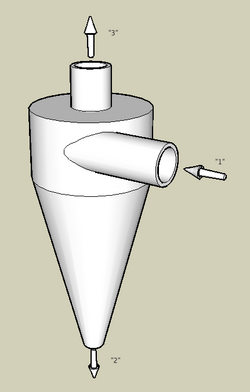

Prikaz rada hidrociklona:
1. ulaz mješavine tekućine i čvrstih čestica (npr. pijesak),
2. izlaz čvrstih čestica,
3. izlaz čiste tekućine.

Prikaz jednostavnog ciklonskog odvajača (separatora).

Hidrociklon je vrsta pjeskolova; uređaj koji uzrokuje centrifugalno razdvajanje materija sadržanih u tekućini kojom je napunjen. Te materije mogu biti čvrste čestice, mjehurići plina ili druge nemješljive tekućine. Hidrociklon obavlja razdvajanje čvrste materije u pogonskoj tekućini zbog razlike u veličini i obliku čvrste materije, a u slučaju dviju čvrstih materija u pogonskoj tekućini, one se mogu razdvajati i zbog razlike u gustoći. Hidrociklon je mirujuća cilindrično – konusna naprava, u kojoj se uvođenjem suspenzije pod određenim tlakom, stvara centrifugalno vrtloženje, što je glavni uzrok razdvajanja raspršene otopine u uvjetima centrifugalnog polja. Stupanj iskorištenja razdvajanja raste s povećanjem razrijeđenosti suspenzije na ulazu u hidrociklon, ali i s manjim udjelom čvrstih čestica u suspenziji.

Primjena

Rudarstvo

Podrobniji članak o temi: Rudarstvo

Usprkos razvoju novih tehnologija, hidrociklon je još uvijek najrašireniji uređaj za razdvajanje i koncentraciju mineralnih sirovina (ruda), zbog velikog učinka (kapaciteta), potrebe za malim prostorom, jednostavne konstrukcije i jednostavnosti održavanja.

Naftna industrija

Podrobniji članak o temi: Ciklonsko odvajanje

Hidrociklon se koristi i na naftnim bušotinama za razdvajanje nafte, vode i plina, prvenstveno ako je u nafti velika količina otopljenih plinova. Koristi se za sigurno izdvajanje kapljica većih od 100 μm, a ukoliko su odgovarajuće projektirani njima se mogu ukloniti i čestice veličine 5 μm. Zbog male veličine i mase često se hidrocikloni koriste na platformama. Nedostatak ovih razdvajača (separatora) je to što zahtijevaju točno određenu obradu i brzinu smjese, jer u suprotnom dolazi do smanjenja učinkovitosti uređaja.

Šećerana

Podrobniji članak o temi: Šećerana

U tehnološkom postupku čišćenja difuznog soka u šećerani upotrebljavaju se produkti toplinske razgradnje kamena vapnenca (CaCO₃) i to: pečeno vapno (CaO) u obliku vapnenog mlijeka Ca(OH)₂, te saturacijski (karbonatni) plin (CO₂). Kvaliteta vapnenca je vrlo važna za učinkovit proces proizvodnje pečenog vapna (CaO) i saturacijskog plina (CO₂). Nakon potpale vapnenih peći određuju se daljnji postupci za postizanje normalnog rada vapnenih peći.

Kamen sa skladišta odlazi na separaciju (odvajanje) gdje se odvoji sitnija granulacija, zatim u spremnik kamena, a iz spremnika na vagu. Isti se postupak odnosi i na koks, ali bez separacije. Izvagani kamen i koks se miješaju na traci i tom se smjesom pune obje vapnene peći. Pečenjem se dobije pečeno vapno (CaO) i saturacijski plin (CO₂). Saturacijski plin se odvodi na praonik plina, gdje se odvajaju mehaničke nečistoće (pepeo), a potom kompresori odvlače plin u karbonatere na stanicu čišćenja. Pečeno vapno se ispušta iz obje peći na traku i diže u spremnik pečenog vapna. Iz spremnika se pečeno vapno ispušta u Mick uređaje, gdje se otapa s ohlađenom barometrijskom vodom, vapnenom vodicom ili sladom. Nakon dobivanja suspenzije gustoće 22 Bë, koja se naziva vapneno mlijeko Ca(OH)₂, ista ide dalje na proces pročišćavanja. Pročišćavanje je potrebno kako bi se iz vapnenog mlijeka uklonile mehaničke nečistoće (pijesak i šljunak i neotopljeni komadići pečenog vapna). Pročišćavanje započinje na separatorima, gdje se sitima uklanjaju krupnije mehaničke nečistoće. Takvo očišćeno vapneno mlijeko ide u zrionike (I i II). Iz zrionika vapneno mlijeko preko spremnika i crpki odlazi na hidrociklone gdje se uklanja pijesak. Odvojeni pijesak i ostale mehaničke nečistoće se na klasireru odvoje od vapnene vodice, koju zatim vraćamo nazad preko rezervoara za Mick uređaje ponovo u postupak. Pročišćeno vapneno mlijeko, gustoće oko (22 Bë) iz hidrociklona ide u zrionik (II) u cilju dobivanja što kvalitetnijeg vapnenog mlijeka, odakle se crpkama odvodi u pogon na stanicu čišćenja.
