Radio odašiljač

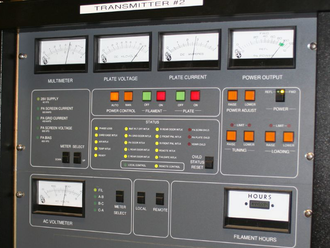

Radioodašiljač za frekvencijsku modulaciju ili FM.

Električni rezonantni sustav (oscilator) može biti predočen, na primjer, serijskim titrajnim krugom sastavljenim od idealnog induktiviteta L i idealnog kapaciteta C, gdje titrajni krug ne sadrži radne otpore koji bi uzrokovali gubitke energije. Pobudimo li takav titrajni krug na titranje, strujnim krugom će poteći struja kao odziv titrajnog kruga na pobudu.

Način rada poluvalne dipolne antene koja dobiva energiju od radio valova. Električno polje valova (E, zelene strelice) potiskuje elektrone u anteni nazad i naprijed (crne strelice), stvarajući na krajevima antene pozitivni ili negativni električni naboj. Budući da je dužina antene polovina valne duljine radio valova, ona stvara stojne valove električnog napona (V, crvene trake) i električne struje u anteni. Ta oscilirajuća struja koja teče naprijed i nazad putuje dolje do prijenosne linije kroz radio prijamnika (prikazan električnim otpornikom R). Treba napomenuti da je djelovanje antene prikazano znatno usporeno zbog boljeg prikaza. Poluvalni Hertzov dipol je osnovna sastavnica mnogih antena.

Radio odašiljač, radioodašiljač ili radiopredajnik je elektronički uređaj za stvaranje moduliranog električnog signala, koji neki podatak ili informaciju (izvorno često u neelektričnom obliku, na primjer zvuk, slika) predočuje kao promjenu električne veličina (električna struja, električni napon). Izlaznim signalom radioodašiljača napaja se antena koja emitira radioval i time omogućuje prijenos podataka do udaljenoga korisnika. Radioodašiljač se sastoji od oscilatora, pojačala snage, modulatora i mreže koja služi za prilagodbu odašiljača na antenu, odnosno na antenski pojni vod.

Radioodašiljač je uglavnom tranzistor ili integrirani sklop (nekad elektronska cijev), takozvani elektronski oscilator, koji emitira neprigušeni val visoke frekvencije, i to tako da mu je stalna amplituda i frekvencija. Takav val se zove val nosilac. Da bi mogao prenijeti govor ili zvuk, to jest titranje niske frekvencije, treba na val nosilac djelovati tako da se na njemu izvrše promjene u ritmu zvučnih titraja. To se djelovanje na val nosilac vrši preko mikrofona. Ovakva superpozicija niskih, akustičnih ili audiofrekvencija valu nosiocu zove se modulacija. Osim amplitude možemo kod vala nosioca mijenjati frekvenciju i fazu, pa se time mogu postići razne vrste modulacije.

Oscilator

Podrobniji članak o temi: Oscilator (elektrotehnika)

Oscilator služi za stvaranje visokofrekvencijskoga električnog signala kao nosioca podataka. To je sklop u kojem, osim aktivnog elementa, tranzistora ili integriranoga sklopa, postoji i titrajni krug, većinom sastavljen od električnog kondenzatora i električnih zavojnica. Ako se kondenzatoru nabijenom na neki električni napon paralelno priključi zavojnica, u takvu će krugu nastati električni titraji određene frekvencije.

Pojačalo snage

Podrobniji članak o temi: Pojačala snage

Kako se titraji zbog neminovnih gubitaka ne bi postupno prigušili i nestali, potrebno je gubitke u titrajnom krugu neprestano nadoknađivati iz posebnog izvora energije (na primjer iz baterije ili ispravljača), a tu zadaću obavlja pojačalo s tranzistorom ili integriranim sklopom. U oscilatoru, koji treba imati vrlo stabilnu frekvenciju, u sklopu titrajnoga kruga kao mreže što određuje frekvenciju koristi se kristal kremena, koji djeluje na načelu piezoelektričnog učinka. U suvremenim radioodašiljačima često se umjesto oscilatora primjenjuju sintezatori frekvencije koji omogućuju dekadsko biranje frekvencije električnog signala, a sastoje se od referentnog oscilatora stabilne frekvencije i regulacijskoga kruga u kojem se sinkronizira faza nekoga naponom upravljanoga oscilatora.

Modulator

Podrobniji članak o temi: Modulacija

Procesom modulacije na visokofrekvencijski se signal utiskuje signal koji sadrži podatak ili informaciju. Modulatorom se, dakle, mijenjaju jedan ili više veličina (parametara) sinusnoga signala ovisno o informacijskom signalu, to jest amplituda, frekvencija, faza ili neka njihova kombinacija. Amplitudnom modulacijom mijenja se amplituda sinusnih titraja, pa svakoj trenutačnoj razini informacijskoga signala odgovara određena vrijednost amplitude sinusnoga napona, odnosno struje. Frekvencijskom, odnosno faznom modulacijom mijenja se frekvencija sinusnoga signala, to jest njegova faza, dok amplituda ostaje konstantna.

Antena

Podrobniji članak o temi: Antena

Nakon najčešće dodatnoga pojačavanja snage odvodi se modulirani signal preko mreže za prilagodbu i preko pojnoga voda na odašiljačku antenu.
