Radiotelevizijski toranj Sljeme
 |
Ovaj članak ili dio članka nije pokriven izvorima. Pomozite Wikipediji navođenjem odgovarajućih knjiga, članaka u časopisima ili internetskih stranica. |

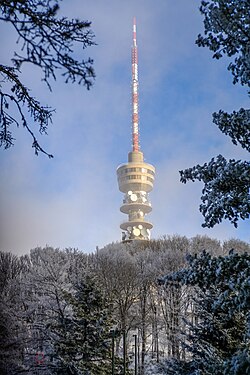

| Radiotelevizijski toranj Sljeme RTV toranj Sljeme | |
|---|---|
.jpg)
| |
| Osnovni podatci | |
| Mjesto |  Zagreb, Hrvatska
|
| Vrijeme gradnje | 1973. − 1976. |
| Otvorenje | 15. svibnja 1976. |
| Status gradnje | završen |
| Arhitekt | dipl. ing. građ. Krešimir Šavor |
| Korisnici | |
| Namjena | Odašiljanje radio i TV programa |
| Vlasnik | OiV |
| Graditelj | GP Tehnika Mostogradnja |
| Tehnički podatci | |
| Visina s antenom | 169 m |
| Visina s krovom | 92 m |
| Broj dizala | 2 |
| Materijal | armirani beton, čelik |

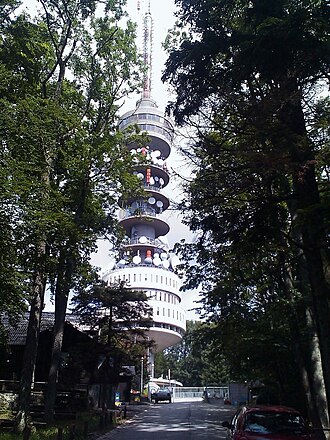

Radiotelevizijski toranj Sljeme ili skraćeno RTV toranj Sljeme je toranj na planini Medvednica smješten na samom vrhu Sljemena. Nakon osamostaljenja Hrvatske vlasništvo nad njim pola-pola dijelili su OiV i T-HT. 2017. OiV preuzeli su T-HT-ov dio. Izgrađen je od armiranog betona i čelika, a radovi su počeli 1973. godine. Završen je i službeno pušten u rad na obljetnicu radija (50 godina) i televizije (20 godina) 1976. godine počevši odašiljati dva televizijska (tadašnji TVZ 1 i TVZ 2) i tri radijska programa (tadašnji Radio Zagreb 1, Radio Zagreb 2 i Radio Sljeme). Ukupno je visok 169 m, a visina s krovom je 92 m, dok je čelična antena visoka 77 m. Toranj danas nije otvoren za posjetitelje, iako se na razini od 75 m, nalazi prostor predviđen za restoran i koji je bio nakratko otvoren 1983. godine. U planu je njegova obnova i ponovno puštanje u rad restorana i vidikovca za posjetitelje od 2021. godine.
Grad Zagreb je često prepoznatljiv po ovome tornju, jer se na ulazima u grad prvo pojavi toranj, te se po tome zna da se ulazi u Zagreb.
Dana 16. rujna 1991., za vrijeme Domovinskog rata, Zagreb je više puta napalo zrakoplovstvo JNA. Upravo je ovaj toranj bio često napadnut, u namjeri da Zagreb ostane bez praćenja programa HTV-a. Gađan je projektilima, te je bila oštećena HTV-ova oprema.[1] [2] Time je došlo do prekida emitiranja, no toranj je poslije popravljen i osposobljen.
Od ideje do završnog projekta
Šesdesetih je godina 20. st. razvojni program tadašnje TVZ (Televizije Zagreb, današnje Hrvatske radiotelevizije) predvidio u našoj Republici 2. televizijski program. Najvažniji i najveći u tome bio je objekt "Sljeme". S druge strane razvojni je program tadašnjeg PTT-a (Pošta, telegraf, telefon, danas T-Hrvatski Telekom) predvidio tada izgradnju novih magistralnih radiorelejnih sustava. Krajnja RR stanica Zagreb locirana je na Sljemenu pa su stoga iz više razloga TVZ i PTT sagradili zajednički objekt "Sljeme". U tu svrhu bila su načinjena dva plana projekta. Prvi je plan projekta zadržao postojeći čelični rešetkasti stup s time da će se adaptirati u vidikovac. Na istoj je lokaciji predviđen nov čelični rešetkasti stup s pratećim objektima. Novi stup bi služio kao nosač antena i parabola TVZ-a i PTT-a. Drugi je projekt predložio sasvim drugo rješenje koje je primijenjeno na mnogo tornjeva u svijetu. Osnovna zamisao tog rješenja bila je da u tornju budu smještene sve pogonske i ostale prostorije te da se zrcalne antene nalaze na platformama, a ostale su antene obješene na čelični dio. TVZ i PTT prihvatili su gradnju prema drugom projektu tornja jer pruža suvremeno, funkcionalno i estetsko rješenje. Toranj je smješten blizu vrha Sljemena. Vrh Sljemena ima apsolutnu kotu od 1033 nm, a vrh tornja je na 1196 nm. Zbog svoje visine omogućen je veliki domet odašiljanja.
U ljeto 2019. krenula je energetska obnova tornja, što izvedbom vanjskih radova tako i uređenja unutrašnjosti. Ideja je da se prostori koji su se nekad koristili u pogonske svrhe prenamjeni u poluotvoreni pristup građanima kao i vidikovac te restoran na visini od 90 m. Očekuje se da bi završetak radova trebali biti završeni do kraja 2021. godine kad bi približno trebala biti završena i žičara.
Emitirani programi
Televizijski toranj Sljeme emitira u analognom formatu šest radio stanica na FM području, jedan eksperimentalni multipleks digitalnog radija (DAB+) sa dvanaest radio stanica, te četiri multipleksa digitalne zemaljske televizije. MUX M1 i MUX M2 emitiraju nacionalne i regionalne kanale, dok MUX C i MUX E emitiraju plačene (paytv) kanale i uslugu EVOtv koja je kodirana Irdeto sustavom uvjetovanog pristupa. Usluga sadrži 56 TV programa.
FM
| Frekvencija (MHz) |
Program | RDS PS | RDS PI | ERP (kW) |
Dijagram zračenja kružno (ND) usmjereno (D) |
Polarizacija vodoravna (H) okomita (V) |
|---|---|---|---|---|---|---|
| 88,1 | Hrvatski radio - Radio Sljeme | HRT-SLJE | C31C | 5 | D (50°-90°) D (130°-140°) D (180°-200°) D (240°-250°) D (290°-310°) |
H/V |
| 89,7 | Antena Zagreb | _ANTENA_ | C30D | 4,7 | ||
| 92,1 | Prvi program Hrvatskoga radija | HRT-HR_1 | C201 | 120 | ND | |
| 98,5 | Drugi program Hrvatskoga radija | HRT-HR_2 | C202 | ND | ||
| 101,0 | Radio 101 | RADIO101 | C30E | D (40°-330°) | ||
| 103,5 | Hrvatski katolički radio | _+_HKR_+ | C204 | ND |
DAB+
| VHF Kanal |
Frekvencija (MHz) |
Multipleks | Programi u multipleksu | RDS PS | ERP (kW) |
Dijagram zračenja kružno (ND) usmjereno (D) |
Polarizacija vodoravna (H) okomita (V) |
SFN mreža (istokanalna mreža odašiljača) |
|---|---|---|---|---|---|---|---|---|
| 9C | 206,352 | OIV Croatia DAB+ |
|
|
5 | ND | H |
|
DVB-T2
- Obje mreže MUX M1 i MUX M2 emitiraju u DVB-T2 HEVC/H.265 tehnologiji.
- Obje mreže EVOtv emitiraju u DVB-T2 MPEG-4/H.264 tehnologiji.
| Kodirani programi sustavom Irdeto (EVOtv) |
| UHF kanal |
Frekvencija (MHz) |
Multipleks (ID mreže) |
Programi u multipleksu (Indetifikacija programa) |
ERP (kW) |
Dijagram zračenja kružno (ND) usmjereno (D) |
Polarizacija horizontalna (H) vertikalna (V) |
Modulacija | FEC | Zaštitni interval | Bitrate (MBit/s) |
SFN mreža (istokanalna mreža odašiljača) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 506 | MUX M1 | 100 | D (100°-360°) (gušenje 10°-90°/7 dB) |
H | 64-QAM (32K OFDM) |
2/3 | 19/256 | 27,30 |
| |
| 28 | 530 | EVOtv |
|
50 | ND | H | 256-QAM (32K OFDM) |
2/3 | 19/256 | 36,52 |
|
| 40 | 626 | MUX M2 |
|
100 | D (100°-360°) (gušenje 10°-90°/7 dB) |
H | 256-QAM (32K OFDM) |
2/3 | 19/256 | 36,52 |
|
| |||||||||||
| 48 | 690 | EVOtv |
|
50 | ND | H | 256-QAM (32K OFDM) |
2/3 | 19/256 | 36,52 |
|
Povijest emitiranja
Analogno emitiranje PAL B/G
Stari način emitiranja koji se koristio od početka emitiranja televizije u Hrvatskoj (1956.). Ugašen je točno u podne 5. listopada 2010. Tablica dolje prikazuje parametre i programe koji su se u tom razdoblju emitirali preko Sljemena.
| Kanal | Frekvencija (MHz) |
Program | ERP (kW) |
Dijagram zračenja kružno (ND) usmjereno (D) |
Polarizacija vodoravna (H) okomita (V) |
|---|---|---|---|---|---|
| 9 | 203,25 | HRT 1 (1976. – 2010.) | 100 | ND | H |
| 25 | 503,25 | Z3 (1988. – 1991.) | 50 | ||
| 503,25 | HRT 3 (1994. – 2004.) RTL Televizija (2004. – 2010.) |
1000 | |||
| 28 | 527,25 | HRT 2 (1976. – 2010.) | |||
| 68 | 847,25 | OTV (1996. – 2000.) Nova TV (2000. – 2010.) |
50 | D (90°-300°) |
Emitiranje u DVB-T-u
Gašenjem analognog emitiranja 2010. godine uvedeno je digitalno emitiranje (DVB-T/MPEG-2) koje se je koristilo točno deset godina. Ugašeno je točno u ponoć 3. studenoga 2020. Tablica dolje prikazuje parametre i multiplekse koji su se u tom razdoblju emitirali preko Sljemena.
| Kanal | Frekvencija (MHz) |
Multiplex | ERP (kW) |
Dijagram zračenja kružno (ND) usmjereno (D) |
Polarizacija vodoravna (H) okomita (V) |
|---|---|---|---|---|---|
| 25 | 506 | DVB-T MUX A | 100 | D (100°-360°) | H |
| 42 | 642 | DVB-T MUX D | 50 | D (100°-360°) (gušenje 10°-90°/7 dB) | |
| 48 | 690 | DVB-T MUX B | 100 | ND |
