Mjerilo kuta oštrenja alata

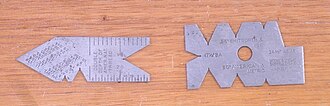

Dva različita mjerila kuta oštrenja alata.

Datoteka:Kutevi reznog alata.jpg

Kutovi reznog alata.

Mjerilo kuta oštrenja alata je mjerni instrument ili mjerni alat za kontrolu kutova oštrenja reznih alata (na primjer svrdla, sjekača, tokarskog noža i drugih reznih alata), a izrađuje se od čelične pločice na kojoj se urežu utori prema kojima se brusi alat za pojedine vrste radova.

Kutovi na reznom alatu

Kutovi na reznom alatu određuju položaj rezne oštrice, odnosno položaj prednje i stražnje površine reznog dijela alata. Označavanje kutova je grčkim slovima:

• γ – prednji kut; između prednje površine alata i osnovne ravnine; pri većem kutu povoljnije odvođenje čestica, ali slabija oštrica;
• β – kut klina; između prednje i stražnje površine; pri manjem kutu lakše prodiranje u materijal, ali istovremeno slabija oštrica;
• α – stražnji kut; između stražnje površine alata i obrađene površine (tangenta); uvijek veći od nule da se smanji trenje. Za kutove na reznom alatu vrijedi: α + β + γ = 90º.
• ε – vršni kut; izmedu glavne i pomoćne oštrice; uvijek se mjeri na prednjoj površini alata;
• κ – kut namještanja glavne oštrice; između glavne oštrice i površine obratka u smjeru obrade;
• λ – kut nagiba oštrice ili kut odvođenja strugotine.
