HDMI

Datoteka:Translation arrow.svg

Ovaj članak ili dio članka, djelomično ili uopće nije preveden s engleskog jezika. Slobodno pomozite u prijevodu vodeći računa o stilu i pravopisu. Izvornik se možda nalazi na popisu drugih jezika.

HDMI je skraćenica engleske složenice High-Definition Multimedia Interface (Multimedijalni međusklop visoke definicije) odnosno kompaktni međusklop preko kojeg se prenose kombinirani zvučni/video podaci u nekomprimiranom obliku. HDMI je digitalna alternativa za analogne video/audio standarde kao što su: koaksijalni kabel, kompozitni video, S-Video, SCART, komponentni video, D-Terminal, te VGA.

Specifikacije

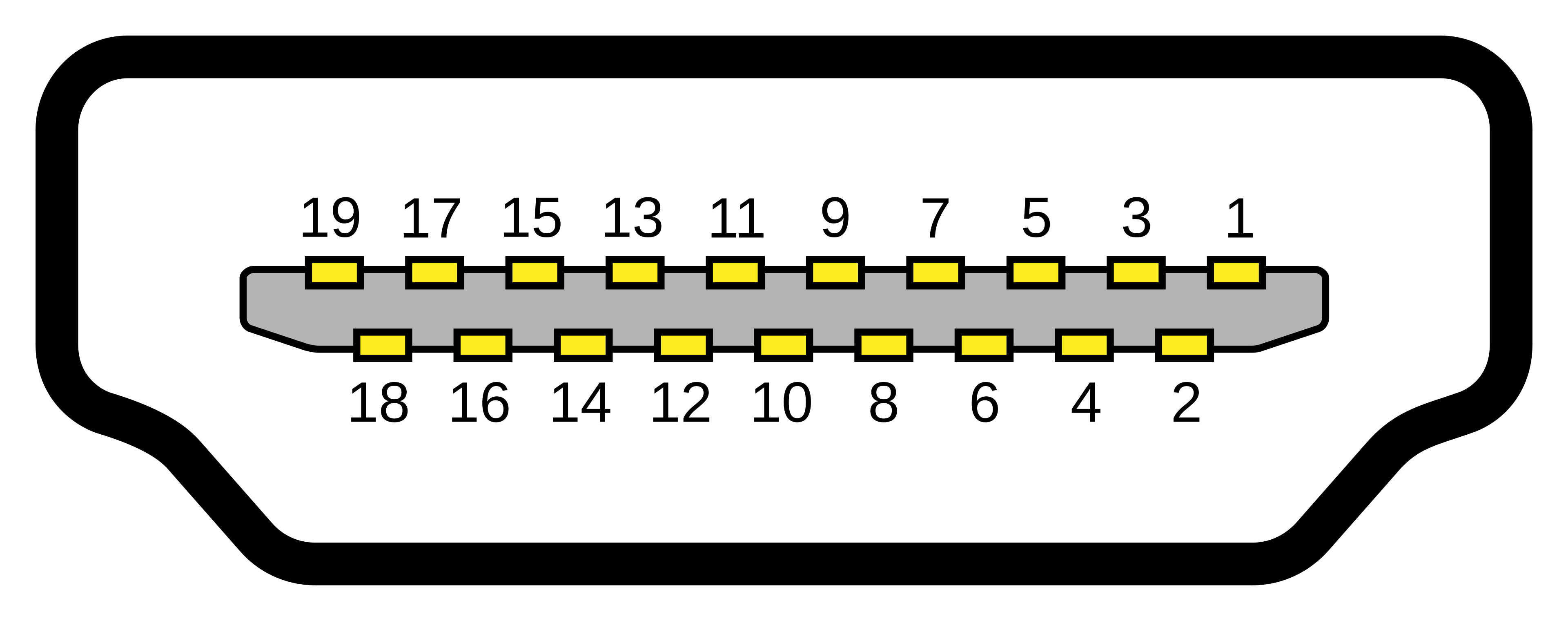

HDMI međusklop
Datoteka:HDMI Connector Pinout.svg
Iglica	Ime	Funkcija
1	TMDS data 2+	Crvena boja (digitalna) (+)
2	TMDS data 2 shield	Uzemljenje TMDS podatkovna linija
3	TMDS Data 2-	Crvena boja (digitalna) (-)
4	TMDS Data 1+	Zelena boja (digitalna) (+)
5	TMDS Data 1 shield	Uzemljenje TMDS podatkovna linija
6	TMDS Data 1-	Zelena boja (digitalna) (-)
7	TMDS Data 0+	Plava boja (digitalna) (+)
8	TMDS Data Shield	Uzemljenje TMDS podatkovna linija
9	TMDS Data 0-	Plava boja (digitalna) (-)
10	TMDS Clock+	TMDS sat (+)
11	TMDS Clock Sheild	TMDS sat uzemljenje
12	TMDS Clock-	TMDS sat (-)
13	Consumer Electronic Control (CEC)
14	Reserved (NC)	Rezervirano - nije spojeno
15	SCL
16	SDA
17	DCC/CEC Ground	DCC/CEC uzemljenje
18	+5 V Power	Napon +5 V
19	Hot plug detect	Detekcija živog uključivanja

HDMI inačice	1.0–1.2a	1.3+	1.4
Maksimalni opseg signala (MHz)	165	340	340
Maksimalni opseg TMDS signala (Gbit/s)	4.95	10.2	10.2
Maksimalni opseg video signala (Gbit/s)	3.96	8.16	8.16
Maksimalini opseg audio signala (Mbit/s)	36.86	36.86	36.86
Maksimalna dubina boje (bit/px)	24	48[A]	48
Maksimalna rezolucija preko jednostruke linije pri 24-bit/px[B]	1920×1200p60	2560×1600p75	4096x2160p24
Maksimalna rezolucija preko jednostruke linije pri 30-bit/px[C]	-	2560×1600p60	4096x2160p24
Maksimalna rezolucija preko jednostruke linije pri 36-bit/px[D]	-	1920×1200p75	4096x2160p24
Maksimalna rezolucija preko jednostruke linije pri 48-bit/px[E]	-	1920×1200p60	1920×1200p60

HDMI inačice	1.0	1.1	1.2 1.2a	1.3	1.3a 1.3b 1.3b1 1.3c	1.4
sRGB	Da	Da	Da	Da	Da	Da
YCbCr	Da	Da	Da	Da	Da	Da
8 kanalni LPCM/192 kHz/24-bit audio sposobnost	Da	Da	Da	Da	Da	Da
Blu-ray Disc video i audio pri punoj rezoluciji[F]	Da	Da	Da	Da	Da	Da
Consumer Electronic Control (CEC)[G]	Da	Da	Da	Da	Da	Da
Podrška za DVD Audio	ne	Da	Da	Da	Da	Da
Podrška za Super Audio CD (DSD)[H]	ne	ne	Da	Da	Da	Da
Deep Color	ne	ne	ne	Da	Da	Da
xvYCC	ne	ne	ne	Da	Da	Da
Auto lip-sync	ne	ne	ne	Da	Da	Da
Dolby TrueHD bitstream sposoban	ne	ne	ne	Da	Da	Da
DTS-HD Master Audio bitstream sposoban	ne	ne	ne	Da	Da	Da
Updated list of CEC commands[I]	ne	ne	ne	ne	ne	ne
Ethernet kanal	ne	ne	ne	ne	ne	Da
Povratni audio kanal	ne	ne	ne	ne	ne	Da
3D preko HDMI	ne	ne	ne	ne	ne	Da
Podrška za rezoluciju 4K x 2K	ne	ne	ne	ne	ne	Da

^A 36-bit podrška je osnovna za Deep Colour (duboku boju) kompatibilne CE uređaje, dok je podrška sa 48-bita izborna

^B Maksimalna rezoluucija zasnovana na CVB-RT, koja je VESA standard za zaslone bez cijevi. Korištenjem CVT-RB 1920×1200 opseg video signala je 3.69 Gbit/s, i 2560×1600 opseg video signala je 8.12 Gbit/s.

^C Using CVT-RB would have a video bandwidth of 8.12 Gbit/s.

^D Using CVT-RB would have a video bandwidth of 7.91 Gbit/s.

^E Using CVT-RB would have a video bandwidth of 7.39 Gbit/s.

^F Even for a compressed audio codec that a given HDMI version cannot transport, the source device may be able to decode the audio codec and transmit the audio as uncompressed LPCM.

^G CEC has been in the HDMI specification since version 1.0, but only began to be used in CE products with HDMI version 1.3a.

^H Playback of SACD may be possible for older HDMI versions if the source device (such as the Oppo 970) converts to LPCM.

^I Large number of additions and clarifications for CEC commands. One addition is CEC command, allowing for volume control of an AV receiver.}}
