AIM-9 Sidewinder

Izvor: Hrvatska internetska enciklopedija
Prijeđi na navigaciju Prijeđi na pretraživanje

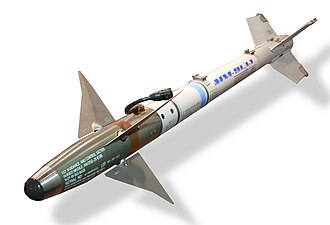

Datoteka:AIM 9L Sidewinder (modified) copy.jpg
AIM-9L

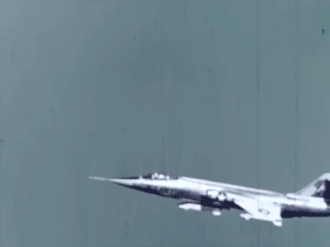

F-104 Starfighter testira ispaljivanje AIM-9 Sidewindera protiv ciljane bespilotne letjelice QF-80.

AIM-9 Sidewinder ("AIM" kratica za "Air Intercept Missile") je raketa zrak-zrak kratkog dometa u službi američke mornarice od 1956. godine, a kasnije ju je usvojilo američko ratno zrakoplovstvo 1964. godine. Od tada je Sidewinder imao veliki međunarodni uspjeh, a njegove najnovije inačice i dalje su standardna oprema u većini zapadnjačkih zračnih snaga.[1] Sovjetski K-13 (AA-2 'Atoll'), kopija AIM-9B, također je u širokoj uporabi u brojnim zemljama.

Sidewinder je najrašireniji projektil zrak-zrak na Zapadu, s više od 110 000 projektila proizvedenih za SAD i 27 drugih zemalja, od kojih je možda jedan posto korišteno u borbi. Proizvele su ga prema licenci i neke druge nacije, uključujući Švedsku, a može čak opremljen i na helikopterima, poput Bell AH-1Z Vipera. AIM-9 jedan je od najstarijih, najjeftinijih i najuspješnijih projektila zrak-zrak, s procijenjenih 270 uništenja zrakoplova u povijesti ratovanja.[2] U trenutku ispaljivanja Sidewindera, piloti NATO-a koriste kratki kod FOX-2.

Varijante

Varijante[3]
Podtip AIM-9L AIM-9M AIM-9P-4/5 AIM-9R
Značajke dizajna tragača
Podrijetlo AIM-9H AIM-9L AIM-9J/N AIM-9M
Hlađenje Argon Argon Argon –
Kupolasti prozor MgF 2 MgF 2 MgF 2 Staklo
Modulacija FM FM FM Žarišnoravninski detektorski niz
Bojeva glava 9.4 kg (21 lb) WDU-17/B
prstenasta -fragmentacija 		9.4 kg (21 lb) WDU-17/B
prstenasta -fragmentacija 		prstenasta -fragmentacija prstenasta -fragmentacija
Detonator IR/ laser IR/laser IR/laser IR/laser
Elektrana
Proizvođač Herkul/Bermit MTI / Herkules Hercules/Aerojet MTI/Herkules
Tip Mk.36 Mod.7,8 Mk.36 Mod.9 SR.116 Mk.36 Mod.9
Pokretač Uobičajen Uobičajen Uobičajen Uobičajen
Dimenzije projektila
Duljina 2.89 m (9,5 ft) 2.89 m (9,5 ft) 3 m (9,8 ft) 2.89 m (9,5 ft)
Raspon 0.64 m (2.1 ft) 0.64 m (2.1 ft) 0.58 m (1,9 ft) 0.64 m (2.1 ft)
Težina 86 kg (190 lb) 86 kg (190 lb) 86 kg (190 lb) 86 kg (190 lb)
