Ispravljač
Ispravljač je elektronički sklop koji služi za pretvaranje izmjenične struje (napona) u istosmjernu. Najčešće se u ispravljačima koriste poluvodičke diode kao glavni elektronički elementi kojima se vrši ispravljanje. Osim dioda, koriste se i tiristori. Pod ispravljanjem izmjenične struje (napona) u istosmjernu često se podrazumjeva i glađenje (filtraciju, smanjivanje valovitosti) izlaznog napona, te stabiliziranje napona. Često se u sklopu ispravljača nalazi i transformator koji smanjuje napon na pogodnu vrijednost (npr. mrežnih 220V na 15V).
Poluvalni ispravljač

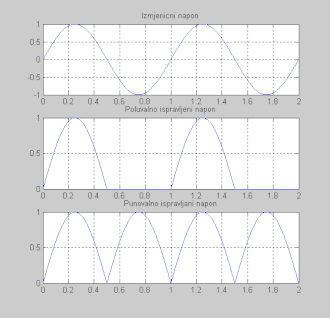

Poluvalni ispravljač je sklop koji se služi za propuštanje samo jedne poluperiode izmjeničnog napona. Tipičan predstavnik poluvalnih ispravljača je samo jedna dioda spojena serijski s trošilom. Budući da propušta samo jednu poluperiodu ulaznog izmjeničnog napona, učinkovitost ovakvog sklopa je manje od 50%.
Punovalni ispravljač
Punovalni ispravljač može biti realiziran s dvije diode i transformatorom s dva sekundarna namotaja. Prilikom pozitivne poluperiode, na gornjem namotu je također pozitivna poluperioda, pa vodi dioda D1, dok u drugom slučaju, kada je negativna poluperioda, voditi će dioda D2. Tako se osigurava punovalno ispravljanje izmjeničnog napona.
Punovalni ispravljač u Graetzovom spoju

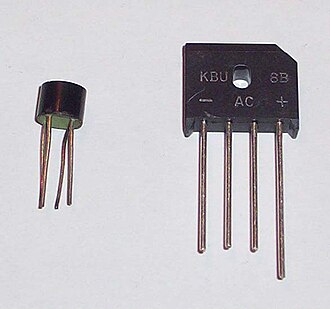

Ako mrežni transformator nema dva sekundarna namotaja, odnosno srednji izvod na sekundarnom namotaju, tada se redovito koriste četiri ispravljačke diode u Graetzovom spoju, gdje uvijek vode dvije diode. Poluvodičke diode, odn. Graetzov ispravljač u spoju ispravljača mora imati odgovarajuće karakteristike kako u pogledu probojnog napona, tako i u pogledu maksimalne opteretivosti.
Glađenje (filtracija) izlaznog napona
Filtracija izlaznog napona se izvodi s raznim spojevima kondenzatora i zavojnica. Najjednostavnija filtracija je provedena s jednim kondenzatorom paralelno spojenim na izlaz ispravljača, dok se za bolje karakteristike ispravljača mogu koristiti npr. L, pi, ili T LC spojevi. Osnovne karakteristike ovakvih spojeva jest da su oni niskopropusni filtri, tako da se kondenzatori uvijek spajaju paralelno, a zavojnice serijski.
Prilikom ispravljanja i filtriranja napona, nije moguće u potpunosti potisnuti komponente izmjeničnog napona, tj. nije moguće dobiti idealni istosmjerni napon, već on ima neku valovitost. Valovitost je osciliranje vrijednosti napona oko srednje vrijednosti i definira se kao omjer vrijednosti između dva vrha i srednjeg napona. Valovitost ovisi o tipu ispravljača (bolja je, naravno, za punovalne), upotrebljenom filtru, te opterećenju ispravljača.
Valovitost za ispravljač s kondenzatorom C za glađenje i opterećen s otporom R:
[math]\displaystyle{ \gamma\ = \frac{1}{2\sqrt{3}nfRC} }[/math]
Gdje su:
f - frekvencija izmjeničnog napona
n = 1 za poluvalni, 2 za punovalni ispravljač
Primjene
Klasične primjene ispravljača su za ispravljanje izmjeničnog mrežnog napona za elektroničke uređaje koji za svoj rad zahtjevaju istosmjerni napon. Ispravljač obično predstavlja drugi stupanj u realizaciji klasičnih istosmjernih napajanja - iza transformatora, a prije stabilizatora. Ispravljači se nalaze i kao samostalni uređaj, poznat pod nazivom adapter (AC/DC pretvarač).
