Motorola 6800

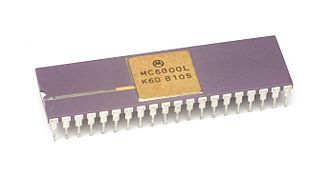

Motorola 6800 ili M6800 ime je za porodicu 8-bitnih mikroprocesora koje je razvila američka tvrtka Motorola krajem 1974., odmah poslije Intelovog mikroprocesora 8080. Motorola 6800 imao je 78 naredbi, i prvi je mikroprocesor s indeksnim registrom.

Dizajneri

Chuck Peddle
Charlie Melear

Tehnički podaci

Takt: 1MHz, 1,5MHz, 2MHz
Broj tranzistora: 4.000
Kućište: DIP 40 iglica
Tehnologija: 6 µm NMOS
Adresna sabirnica: 16-bita (64Kb)
Podatkovna sabirnica: 8-bita
Broj naredbi: 78

Raspored iglica

Broj Iglice	Signal	Vrsta	Opaska
1	Vss		Izlaz
2	Halt		Zaustavi
3	Phase 1
4	D5
5	D6
6	D7
7	D3
8	D2
9	D1
10	D0
11	-5 V	-	Negativno napajanje -5 V. Ovo napajanje se prvo mora spojiti ili zadnje napajanje koje se otpušta. Inače ako je drugačije, procesor će se oštetiti.
12	R	Ulaz	Reset, prisiljava da se izvršavaju naredbe na adresi 0000h
13	DMA	Ulaz	Zahtjev za izravni pristup memoriji
14	INT	Ulaz	Zahtjev za interrupt
15	CLC2	Ulaz	Druga faza unutrašnjeg sata
16	ACK INT	Izlaz	Koristi se za potvrđivanje interupta.
17	RD	Izlaz	Signalna igla za čitanje podataka iz memorije ili na ulazu
18	WR	Izlaz	Signal za čitanje podataka u memoriju ili na ulazu
19	S	Izlaz
20	5 V	-	Napajanje + 5 V

21	ACK DMA	Izlaz	Potvrda izravnog pristupa memoriji
22	CLC1	Ulaz	Prva faza unutrašnjeg sata
23	RDY	Ulaz	Čekanje
24	WAIT	Izlaz	Wait procesor je u fazi čekanja
25	A0	Izlaz	Adresna sabirnica
26	A1
27	A2
28	12 V	-	Napajanje 12 V
29	A3	Izlaz	Adresna sabirnica
30	A4
31	A5
32	D
33	R/W
34	R/W
35	Not Connected
36	DBE
37	Phase 2
38	Not Connected
39	TSC
40	Reset
