Elektrokemijsko bojenje metala

Ovaj članak nema wikipoveznica ili ih ima premalo. Članak treba dopuniti dodavanjem wikipoveznica na druge pojmove.

Ovaj članak ili jedan njegov dio zahtijeva jezičnu i pravopisnu doradu. Članak treba preurediti u skladu s gramatičkim i/ili pravopisnim pravilima standardnoga hrvatskog jezika.

Ovaj članak ili dio članka, djelomično ili uopće nije preveden s engleskog jezika. (Rasprava) Pomozite u prijevodu vodeći računa o stilu i pravopisu. Izvornik se možda nalazi na popisu drugih jezika.

Ovo je članak koji je dijelom ili u potpunosti pogrješnog formata cijelog nadnevka, imena mjeseca ili godine. Članak treba ispraviti u skladu s preporukama.

Datoteka:Nobilijevi prstenovi.png

Nobilijevi obojeni prstenovi,ilustracija iz knijige A.Watt - Electro-deposition : a practical treatise on the electrolysis of gold, silver, copper, nickel, and other metals, and alloys, with descriptions of voltaic batteries, magneto and dynamo-electric machines, thermopiles, and of the materials and processes used in every department of the art and several chapters on electrometallurgy,London 1887.

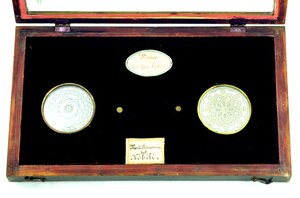

Metalokromija - Nobilijevi prstenovi,Museo Galileo,Firenca

Elektrokemijsko bojenje metala postupak je kod kojeg se površinska boja metala mijenja elektrokemijskim tehnikama odnosno katodičkom ili anodičkom polarizacijom. Povijesno prvi postupak elektrokemijskog bojenja metala svakako su Nobilijevi obojeni prstenovi, koje je 1826. otkrio Leopoldo Nobili, talijanski fizičar. Osim višebojnih spomenutih prevlaka Nobili je u svojim eksperimentima uspio dobiti i jednobojne prevlake, a svoje je otkriće prozvao metalokromijom.
U elektrokemijsko bojenje metala ubrajamo i crno, te zeleno i plavo niklanje, crno kromiranje, crno rodiniranje, crno platiniranje, crni paladij te prevlačenje crnim rutenijem. Također u elektrokemijske postupke bojenja metala uključujemo i anodičku oksidaciju aluminija, titanija, niobija, tantala i nehrđajućeg čelika. Značajne su i višebojne, te zelene elektrolitske patine za bakar i njegove slitine.

Povijest

Osim Leopolda Nobilija koji je već 1824. izveo svoje prve eksperimente vezane uz pojavu Nobilijevih prstenova elektrokemijskim su se bojenjem metala u tom ranom razdoblju bavili i Leonhard Elsner, Alexander Watt, Antoine César Becquerel (1788. - 1878.) i Rudolf Christian Böttger (1806. - 1881.).Treba spomenuti i da je sličnu pojavu zabilježio već 1768. godine Joseph Priestley(1733.-1804.) te da su opisanu pojavu zvali Priestleyevim ili vilinskim prstenovima, no Priestley je koristio Leidensku bocu i metalni šiljak, a prstenovi su nastajali na metalnoj ploči koncentrično oko točke eksplozivnog električnog pražnjenja. Znamo i da je George Richards Elkington (1801. – 1865.),inače poznat po patentu za galvansku pozlatu i posrebrenje iz 1840. patentirao i najmanje jedan postupak elektrokemijskog bojenja metala.Krajem 19. stoljeća Lismann (DRP. 93543) i početkom 20. stoljeća Setlik razvijaju prve elektrolitske postupke za bojenje bakra u zelenu boju, ovi će postupci biti dodatno razvijani između 2 svjetska rata te opet nakon 2. svjetskog rata. U otprilike isto vrijeme razvijeni su i prvi postupci za elektrolitsko bojenje čelika u smeđu boju(H.L.Hollisov patent USPT 621,084 iz 1899. prvi je pokušaj u ovom pravcu, no Becquerel o ovome izviještava već 1861.). Dok se prije spomenuti bave ovom problematikom prije svega zbog zaštite od korozije engleski patent 106,774 iz 1916. i američki patent T. Rondellija i Q. Sestinija USPT 1,386,076 iz 1921. orijentirani su i na kemijsko bojenje čelika, te željeza kao cilj postupka.

Crno je niklanje razvijeno oko 1905. a između dva rata crno kromiranje (prvi njemački patent 1929.GP 607, 420), koje je širu uporabu doživjelo tek od sredine pedesetih godina 20. stoljeća. Nakon prvog svjetskog rata razvijeni su i prvi postupci za anodičku oksidaciju i bojenje anodički oksidiranog aluminija (1923.,1924.DRP. 413876). Šezdesetih godina 20. stoljeća razvijaju se postupci za anodičku oksidaciju titanija, nešto kasnije niobija i tantala, te nešto ranije nehrđajućeg čelika (oko 1957. patent US2957812A). Za razliku od anodički oksidiranog aluminija kod ovih postupaka ne radi se o oksidnom sloju koji se može obojiti posebnim bojilima, već su u pitanju interferencijske boje.

Nekoliko je značajnih postupaka razvijeno i u bivšem Sovjetskom savezu nakon drugog svjetskog rata, ukrajinac A. P. Eičis razvio je nekoliko kompleksnih ali i originalnih postupaka, koji su uključivali i elektrokemijsko bojenje metala (Kristalit, Iskrit, Sloit, Teksturit). U SSSR-u su razvijeni i krom ahat te krom oksid postupci, radilo se o posebnim varijantama crnog kromiranja.

Prevlake koje nastaju taloženjem na katodi

Crno niklanje, plavo niklanje, zeleno niklanje, crni krom, krom ahat, krom oksid, crni molibden, crni mangan, crni cink, crna platina, crni paladij, crni rodij, plavi rodij, crni rutenij, Elkingtonova otopina, Electrocolor postupak, Bancroftova plava. Od prevlaka koje se zbog otrovnosti i ROHS odredbi više ne koriste možemo navesti prevlake na bazi arsena (takozvani sjajni sivi oksid) te antimona i olova.

Prevlake koje nastaju na anodi

Nobilijevi prstenovi,zelena za bakar i slitine po Lismannu, anodička oksidacija aluminija, magnezija, titanija, niobija, tantala, ugljičnog čelika i nehrđajućeg čelika, srebra, bakra i njegovih slitina, kositra, kroma i cinka.

Kratki prikaz nekoliko postupaka

1. Nobilijevi obojeni prstenovi

39 gr olovo acetata

100 ml destilirane vode

katoda od platine ili nehrđajućeg čelika (igla), anoda poniklani ili pozlaćeni bakar ili mjed ili polirani čelik, trajanje 10 sec., razmak katoda anoda 3mm Može se koristiti i elektrolit od 100 gr olovne gleđe otopljene u 0.5 lit vode u kojoj je otopljeno 100 gr NaOH. Becquerel je koristio otopinu od 200 dijelova vode, 20 kalijeva hidroksida i 15 olovne gleđe.
A. Roseleur koristi znatno blažu otopinu od 200 dijelova vode, 10 kalijeva hidroksida i 1 djela olovne gleđe.

2. Elektrolitsko bojenje po Elkingtonu:

bakar sulfat 75 gr/lit

Natrij hidroksid 75 gr/lit

mliječna kiselina 126ml/lit

bakrene anode, 0,25/A na četvornu stopu, daje razne boje na bakru i slitinama, ovisno o trajanju postupka, razvijen je i veliki broj varijacija na ovaj postupak, najpoznatija je američki Elektrocolor postupak, ruska literatura navodi više od 10 varijanti

3. Razne boje na titanu (anodička oksidacija)

Kao jednostavan elektrolit može se koristiti 3% otopina trinatrij fosfata, katoda od nehrđajućeg čelika, predmet kao anoda. Boje zavise o naponu istosmjerne struje. Moguće je koristiti i brojne druge elektrolite - navodno čak i Coca Colu. Slamnato žuta/10 v­ - purpurna/29 v­ - plava/30 v - plavo zelena/45 v - ­svijetlo zelena/55 v­ - purpurno crvena/75 v - siva/110 v. Obavezno je ovaj proces raditi u gumenim rukavicama - potencijalno opasan napon.

4. Crno niklanje

nikl sulfat 75 gr/lit

nikl amonij sulfat 45 gr /lit

cink sufat 37,5 gr /lit

amonij tiocijanat 15 gr /lit

pH 5,6 - 5,9, temp. 55C, 0,5 - 1,5 V, 5- 20 A /na četvornu stopu,anode od nikla i ugljika

5. Razne boje na nehrđajućem čeliku 18 Cr/8 Ni ( anodička oksidacija )

sumporna kiselina 250 ml/lit

natrijev bikromat 60 gr/lit

voda 1 lit

0,6 A/ na četvornu stopu, 70 - 95 C, olovne katode, daje smeđu, plavu, purpurnu i zelenu boju zavisno o trajanju postupka, postoje i brojne varijante na ovaj postupak. Prema ruskoj literaturi nakon obrade predmete treba močiti u otopini kalij bikromata (5-10 %), 5 - 15 minuta, 70 - 90 C temperatura otopine. Po jednom kineskom patentu dodatno se još predmete potom može tretirati vrućom otopinom natrijevog vodenog stakla(1 - 5%, 95 C, 3 - 10 min.). Kako su heksavalentni spojevi kroma otrovni i kancerogeni danas se kao zamjena predlažu otopine na bazi molibdata,

6. Crna boja na ugljičnom čeliku (anodička oksidacija)

natrij hidroksid 700 gr

voda 1 lit

5 - 10 A/dm2, 60 - 70 C temp., 30 - 40 minuta

7. Crna boja na bakru i slitinama (anodička oksidacija)

Natrij hidroksid 150 - 200 gr

voda 1 lit

do 2 A/dm2,80-100 C,10 - 30 minuta

8. Krom ahat (sive linije na crnoj podlozi)

krom anhidrid 300 – 400 gr

barij acetat 5 – 10 gr

cink acetat 2 – 5 gr

kalcij acetat 4 – 8 gr

voda 1 lit, 30 - 40 C, 30 - 100A/dm2, trajanje 10 - 20 min, 6 - 9v, razmak objekt anoda 30 - 100mm. Varijanta ovog postupka je tkz krom oksid postupak (250 - 300 gr krom anhidrida, 1 - 5 gr kalij ferocijanida, 20 - 100 A/dm2, max.25 C)

Dodatna literatura

• Ghersi,I. : Metallocromia. Colorazione e decolorazione dei metalli per via chimica ed elettrica.,Milano 1898.
• Hartmann,F. Das Färben der Metalle.Eine Anleitung zum Färben aller wichtigen Metalle auf chemischen, elektrochemischen und mechanischen Wege.Wien 1912.
• Eičis,A.P. Dekorativnje pokritja metalov,Kijev 1955.
• А.П.Эйчис Kристаллит. Защитно-декоративное покрытие металлов,Moskva 1961.
• Fishlock, D. : Metal Colouring,Teddington 1962.
• Одноралов, Н.В. Гальванотехника в декоративном искусстве. Moskva 1974.(online)
• Odnoralov,N.V. Zanimateljnaja galvanotehnika,Moskva 1979.
• Pedeferri,P. Colors on titanium,Milano 1982.
• Bobrikova,I.G.;Selivanov,V.N. Tehnologii elektrohimičeskoi i himičeskoi hudožestvenno dekorativnoi obrabotki metalov i ih splavov,Novočerkask 2009.(online)
• Diamanti,M. V.; Del Curto ,B. ;Masconale ,V. ; Passaro ,C. ; Pedeferri,M. P. Anodic coloring of titanium and its alloy for jewels production,Colour Research and Application ,37/5,2012.
• Napoli,G.,Paura,M.,Vela,T.,Di Schino,A. Colouring titanium alloys by anodic oxidation ,Metalurgija 57,2018.(online)
• ВИСКОВАТЫЙ, И.С. ДЕКОРИРОВАНИЕ ПОВЕРХНОСТИ СЕРЕБРА 925 ПРОБЫ С ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ИМПУЛЬСНЫМИ ТОКАМИ,Moskva 2018.(online)

Vanjske poveznice

• Budija,G. ZBIRKA RECEPTURA ZA KEMIJSKO , ELEKTROKEMIJSKO I TERMIČKO BOJENJE METALA TE DOBIVANJE METALNIH PREVLAKA URONJAVANJEM, UTRLJAVANJEM, KONTAKTNIM TALOŽENJEM I ELEKTROLITSKIM PUTEM,Zagreb 2011.
• Buchner,G.: Die Metallfärbung und deren Ausführung,Berlin 1901.
• Michel,J. La Coloration des metaux,Paris 1931.
• Deutsches Kupfer Institut "Chemische Faerbungen von Kupfer und Kupferlegirungen ,Berlin 1974.
